恒山干式变压器容量铭牌信息概述

恒山干式变压器的容量铭牌是设备的关键标识，它提供了变压器在安装、运行和维护过程中必需的技术参数与规格信息。铭牌信息通常符合国际（如IEC）或标准（如GB），确保数据的准确性和可比性，对于电力系统的安全、高效运行至关重要。

铭牌信息的主要内容

恒山干式变压器容量铭牌通常包含以下核心信息，这些内容以清晰、持久的方式标注在变压器本体上：

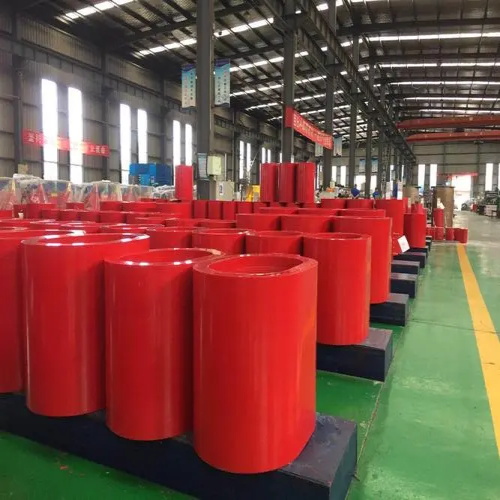

• 产品型号：表示变压器的类型、设计特征和冷却方式，例如“SCB10-1000/10”中，“SC”表示三相环氧树脂浇注干式变压器，“B”为箔式绕组，“10”为性能水平代号，“1000”为额定容量(kVA)，“10”为高压侧额定电压等级(kV)。

• 额定容量：指变压器在额定电压和频率下，能够长期连续输出的视在功率，单位通常为kVA。这是选择变压器的核心依据。

• 额定电压：包括高压侧和低压侧的额定电压值，例如“10/0.4 kV”，表示高压绕组额定电压为10kV，低压绕组为0.4kV。

• 额定电流：对应高压和低压绕组在额定容量下的电流值，单位通常为A。

• 阻抗电压（短路阻抗）：通常以百分比表示，是变压器在额定电流下，短路阻抗压降与额定电压之比。它是计算短路电流、评估电压调整率和并联运行的重要参数。

• 联结组标号：表示高压绕组与低压绕组之间的相位关系，如“Dyn11”，其中“D”表示高压绕组为三角形接法，“y”表示低压绕组为星形接法，“n”表示引出中性线，“11”表示低压侧线电压滞后高压侧对应线电压330°（即11点钟方向）。

• 绝缘等级：指明绕组所用绝缘材料的耐热等级，干式变压器常见的有F级（155℃）、H级（180℃）等，它决定了变压器的温升限值和过载能力。

• 冷却方式：如AN/AF，分别代表自然空气冷却和强迫空气冷却。

• 出厂编号与日期：用于产品追溯和质量控制。

• 制造厂名：生产厂商信息。

• 重量：包括总重和器身重，便于运输和安装规划。

铭牌信息的专业解读与用途

正确解读铭牌信息对于变压器的选型、安装、运行和维护具有重要指导意义：

• 系统设计与选型：根据额定容量、电压和联结组标号，确保变压器与配电系统匹配，满足负载需求。

• 安装与接线：依据额定电压、电流和联结组标号进行正确接线，防止相位错误导致设备损坏。

• 保护整定：额定电流和阻抗电压是配置过流保护、差动保护等继电保护装置整定值的基础。

• 运行与维护：绝缘等级和冷却方式决定了变压器的运行温升限值和冷却条件，是日常巡检和负荷管理的依据。

• 并联运行：需要额定电压、联结组标号和阻抗电压尽可能一致，才能实现变压器安全并联。

典型干式变压器铭牌规格表示例

结语

干式变压器的容量铭牌是其“身份证”，集成了关键的技术规格和性能参数。工程师、运维人员必须熟练掌握铭牌信息的含义，并严格依据其进行系统集成与操作，这是保障电力设备长期稳定、经济运行的基础。在选择和使用变压器时，应始终以铭牌数据为准绳，并参考具体产品的技术手册。
